palm是早期的智能手机品牌，在那个年代，手机都是附赠充电器的。今天来拆解的就是palm手机的一款充电器，由FOXLINK富港代工，支持100-240V宽电压输入，输出为USB-A接口，输出功率为5V1A，符合当年手机的充电功率。下面充电头网就带来palm这款充电器的拆解，一起看看当年的用料和设计。
palm 5W充电器外观
这款充电器采用比较少见的圆柱造型设计，PC防火材质黑色壳体，表面哑光抗指纹。
此外机身对应插脚收纳端做了曲面设计，方便将插脚取出使用。
腰身上印有充电器参数，支持100-240V~50/60Hz 0.2A输入，以及5V1A输出，通过了UL认证以及V级能效认证。PN中间三位为型号，当年俗称124。
充电器配备可折叠美规插脚。
输出端配备单USB-A接口，此外顶面设计有palm品牌。
充电器拿在手上的大小直观感受。
测得充电器机身高度为36mm。
直径为30.49mm。
另外测得充电器净重约为27g。
使用ChargerLAB POWER-Z KT002测得充电器支持Samsung 5V2A和DCP充电协议。
palm 5W充电器拆解
看完了这款充电器的外观和测试，下面就进行拆解看看内部的用料和设计。
首先沿外壳接缝拆开充电器，取下输入侧的折叠插脚。

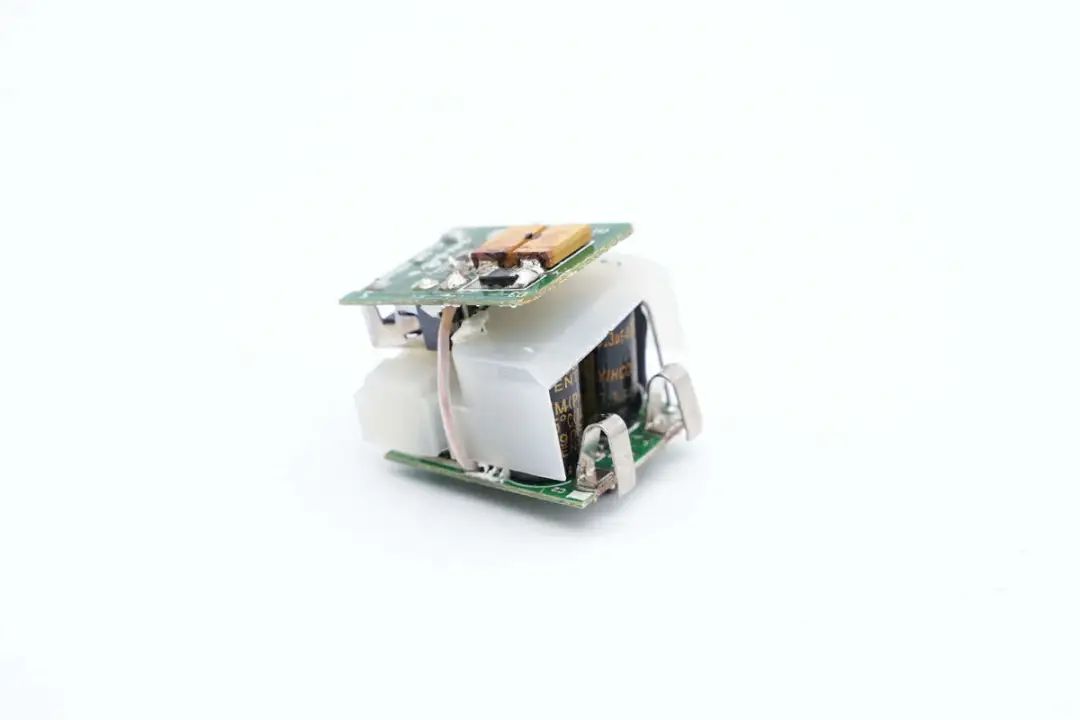

充电器内部PCBA模块通过塑料支架固定绝缘。
输入侧通过簧片连接折叠插脚取电。
变压器等元件通过白色塑料支架绝缘。
白色塑料支架将两块PCB完全隔离。
使用游标卡尺测得PCBA模块长度约为24.02mm。
PCBA模块宽度约为23.8mm。
PCBA模块厚度约为20.81mm。
取出绝缘塑料支架，继续进行拆解。
两块PCB通过变压器次级导线连接，这款充电器为原边反馈，没有常见的反馈光耦和Y电容等元件。
初级PCB一览，顶部焊接取电簧片，保险电阻，高压滤波电容和变压器，在变压器右侧焊接开关管。
背面焊接整流桥和初级主控芯片。
输入端保险电阻外套热缩管绝缘。
整流桥型号MB10S，规格为0.5A 1000V。
高压电解电容来自YIHCON亿泓电子，规格为3.3μF400V。
差模色环电感特写。
另一颗高压滤波电容规格为6.8μF400V。
初级主控芯片丝印iW16907，采用SOP8封装。
一颗二极管用于RCD吸收电路。
初级开关管来自为三极管，型号TSC5302D，采用TO251封装。
开关变压器特写，左右两侧引出次级线圈，采用多层绝缘线绕制。
次级PCB一面焊接滤波电容和肖特基二极管。
另一面焊接USB-A母座，印刷FOXLINK品牌logo。
充电器使用SCD34肖特基二极管进行整流，规格为40V3A。
两颗输出滤波电容来自KEMET，为贴片钽聚合物电容，规格为330μF 6V，根据日期09年第16周，判断充电器生产日期大约在2010年前后。
USB-A母座采用过孔焊接固定，黑色胶芯。
全部拆解一览，来张全家福。
充电头网拆解总结
palm这款充电器采用比较少见的圆柱造型，非常具有特色。并配有折叠插脚，便于携带收纳。充电器具备5V1A输出，与苹果绿点充电器规格一致，在当年具有相当好的兼容性。
充电头网通过拆解了解到，palm这款充电器采用两块PCB设计，充分利用空间。其中初次级通过塑料支架进行绝缘，主控芯片为原边反馈，次级无需电压基准和反馈光耦。次级采用钽聚合物电容进行滤波，兼顾寿命和体积。在当年来看是一款相当不错的充电器。
