华为在今年3月的发布会上，推出了P60系列旗舰手机，其中Pro和Art机型升级到88W超级快充，同步推出了一款最大输出功率为88W的华为全能充电器。这款充电器采用融合接口设计，USB-A和USB-C接口设计在一个封装内部。
这种融合接口可以照顾传统使用A-C数据线的用户，也可以使用包装内部附赠的USB-C线为手机和电脑快充，一个充电器可以同时满足用户手机和电脑的同时充电。下面充电头网就带来这款华为全能充电器的拆解，一起看看内部设计和用料。
华为88W全能充电器开箱
包装盒依旧是传统设计，正面印有华为品牌logo、产品名称和外观，右下角还有华为88W超级快充的标志。
背面印有产品四大特点以及规格等信息。
包装内含充电器、数据线、说明书以及保修卡。
附带线缆是6A快充CC线，常规白色配色，线头外壳上便设计有6A字样。
USB-C公头特写，内部为橙色，配满PIN设计。
使用ChargerLAB POWER-Z KM003C测得内置 E-Marker 芯片，支持20V5A 100W PD快充，数据传输能力为USB 2.0。
另外测得线缆长度约为1米。
充电器也是经典华为风设计，通体白色外壳，腰身亮面处理。
机身正背面有经典小凹面设计，方便插拔。
输入端配备固定国标插脚，靠一侧布局方便插拔设计。
输入端外壳印有充电器参数。
充电器参数特写
型号：P0003
输入：100-240V~50/60Hz 2.4A
输出：
USB-C：5V3A、9V3A、10V4A、11V6A、12V3A、15V3A、20V4.4A
UBS-A：5V2A、10V4A、11V6A、20V4.4A
华为终端有限公司 中国制造
充电器通过了CCC认证。
顶部外壳上印有华为88W超级快充、笔电以及手机标识，表明可以为这些设备充电。
充电器配备的是1A1C融合端口，这类接口设计在华为此前推出的66Ｗ多口超级快充、40W冰糖充电器上也有应用。

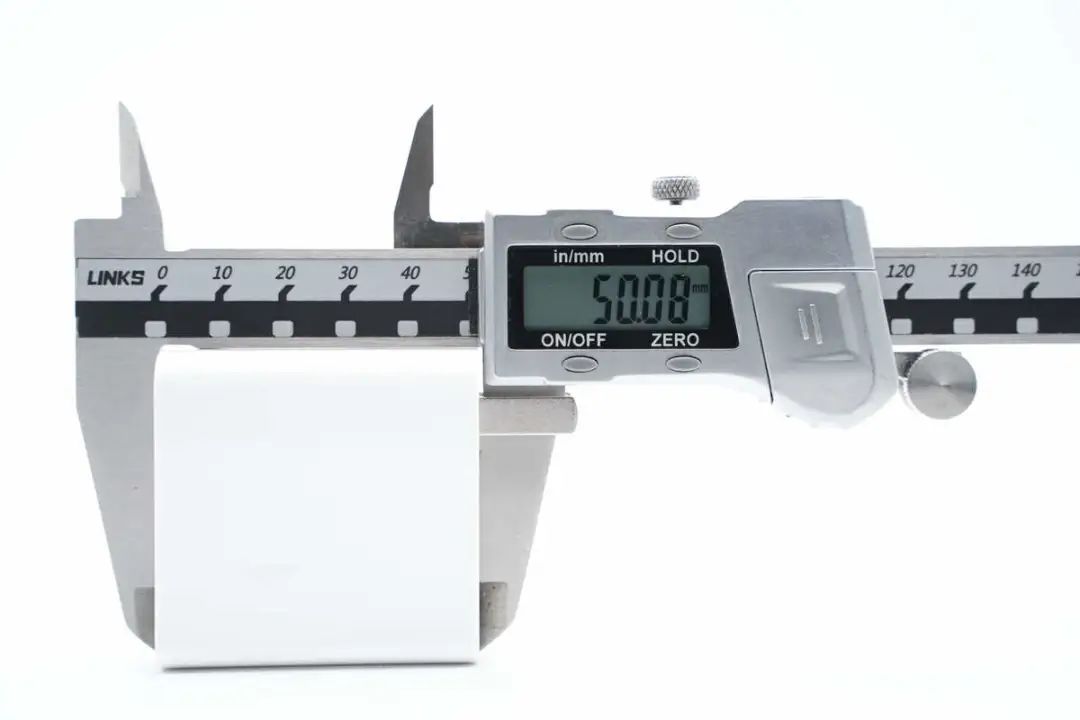

测得华为这款充电器机身高度为50.08mm。
宽度为50.07mm。
厚度为28.25mm。
和苹果96W充电器对比，体积优势非常明显。
充电器拿在手上的大小直观感受。
另外测得充电器重量约为106g。
使用ChargerLAB POWER-Z KM003C测得充电器USB-C口支持UFCS（88W）、FCP、SCP、QC2.0、PD3.0、PPS、QC5、DCP充电协议。
并且PDO报文显示USB-C口具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位，以及3.4-21V3.25A一组PPS电压档位。
测得USB-A口支持UFCS、FCP、SCP、QC2.0、DCP充电协议。

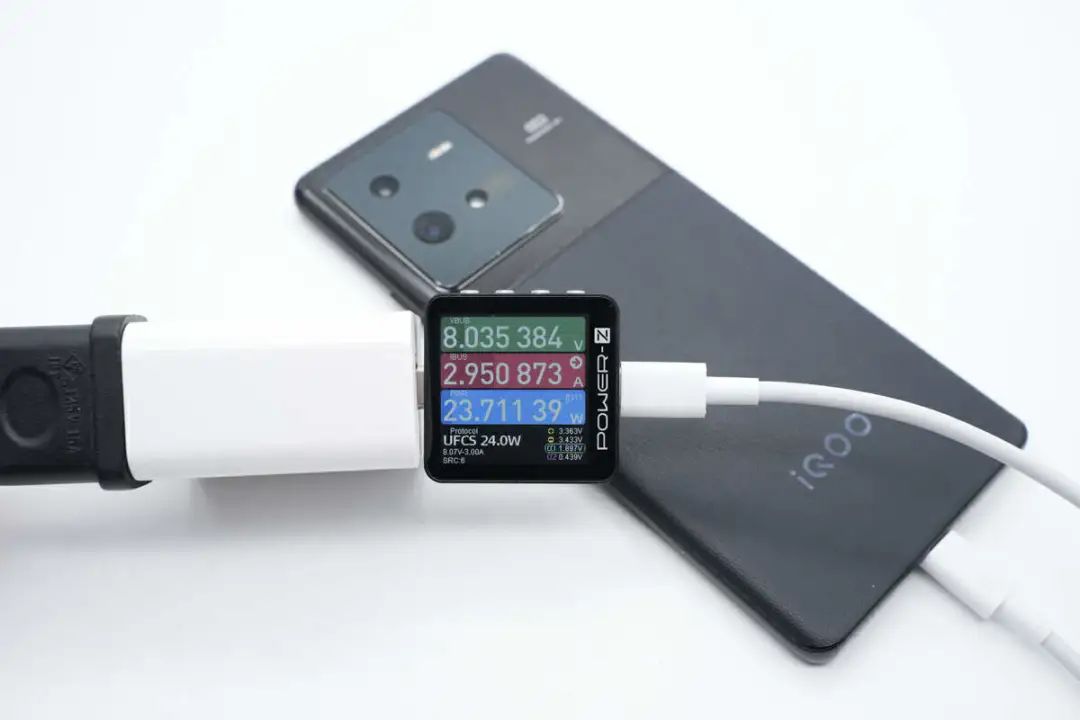

给iQOO 10 Pro充电，测得功率为8.04V 2.95A 23.71W，成功开启UFCS融合快充。
华为88W全能充电器拆解
看完了华为这款全能充电器的开箱和测试后，下面就进行拆解，一起看看内部的设计和用料。
撬下输出侧面板后发现充电器内部为部分灌封设计，无法取出PCBA模块，使用切割机切开外壳，取出内部PCBA模块。
盖板内部对应融合接口粘贴泡棉密封，防止水汽和灰尘进入充电器。
AC插脚采用弹片连接到PCBA模块供电。
在壳体内部还粘贴泡棉用于缓冲。
PCBA模块前端填充导热胶密封以及固定，模块覆盖黄铜散热片。
PCBA模块另外一侧元器件也涂胶加固，白色塑料隔离板用于初次级之间隔离。
PCBA模块背面涂有保护胶，PCBA模块开槽穿过隔离板用于初次级绝缘。
使用游标卡尺测得PCBA模块长度约为45.11mm。
PCBA模块宽度约为45.51mm。
PCBA模块厚度约为22.46mm。
拆下PCBA模块表面覆盖的黄铜散热片，散热片与高压电容之间粘贴泡棉缓冲，白色绝缘板将次级元件围住。
清理掉灌封胶，PCBA模块正面一览，右侧为输入保险丝，压敏电阻，EMI滤波器件，在PCB中间位置焊接高压电解电容，左侧为平面变压器，平面变压器套有塑料外壳绝缘。
PCBA模块背面一览，焊接初级主控芯片和反馈光耦，初次级之间通过开槽插入绝隔离板绝缘。
通过对充电器PCBA模块的观察发现，华为全能充电器88W采用开关电源宽范围电压输出，次级协议芯片通过光耦反馈控制输出电压的设计架构。下面我们就从输入端开始一一了解各个元器件的信息。
充电器输入端一览，焊接保险丝，压敏电阻，高压滤波电容等元件，初级开关管配有散热片，最右侧为平面变压器。
输入端延时保险丝来自贝特电子，出料号932，规格为2.5A 250V。
压敏电阻来自STE松田电子，规格10D681K，用于浪涌保护。
NTC热敏电阻来自STE松田电子，为MF72系列，用于抑制插电时的浪涌电流。
共模电感采用热缩管绝缘，底部焊接绝缘支架。
侧面焊接黄色Y电容，整流桥。
整流桥来自平伟，型号D8KBR10A，规格为8A 1000V。
三颗高压滤波电容来自艾华，HS系列115℃电解电容，规格为400V27μF。
另一颗高压电容规格为400V16μF。
差模电感采用磁环绕制，外套热缩管绝缘，底部焊接绝缘支架。
初级主控芯片丝印JW1561。
一颗丝印SN2的MOS管。
初级开关管来自士兰微，型号SVSP14N65FJHE2，是一颗耐压650V的超结NMOS，导阻为260mΩ，采用TO220F封装。
为主控芯片供电的滤波电容规格为63V10μF。
在PCBA模块侧面焊接平面变压器，平面变压器磁芯外套塑料壳绝缘。
平面变压器次级焊接同步整流控制器和同步整流管。
另一面焊接一颗同步整流管。
同步整流控制器丝印JWP2J。
同步整流管来自士兰微，型号SVGP107R0NL5，是一颗耐压100V的NMOS，导阻7mΩ，采用PDFN-8-5*6封装。
在平面变压器PCB背面焊接一颗同型号的MOS管。
砸碎平面变压器磁芯，磁芯由两片组成。
平面变压器跑道型线圈一览。
安规Y电容来自风华高科，为CT7系列串联Y电容，采用少见的黄色树脂封装。
1008光耦用于输出电压反馈调节。
充电器输出侧一览，焊接输出滤波固态电容和融合接口，其中融合接口焊接在垂直的PCB上。
两颗输出滤波电容规格为560μF 25V。
还有一颗规格为470μF 25V。
拆下充电器PCBA模块上的直插元件，在融合接口下方焊接一颗协议芯片。
协议芯片来自易冲半导体，型号CPS8841，是一款高度集成的USB PD3.0协议芯片，集成PPS快充，并支持UFCS融合快充和华为SCP快充等充电协议。芯片内部集成恒压恒流控制，支持I2C通信，3个GPIO引脚的加入，使用更加灵活。
CPS8841采用QFN4x4封装，输入电压范围3-22V，易冲 CPS8841 集成VCONN电源，可识别E-Marker线缆，支持可配置线缆阻抗补偿，内部集成NMOS驱动，可使用NMOS作为VBUS开关管。芯片内置可编程的过压，过流以及过热保护等，功能十分全面。
易冲半导体 CPS8841 详细资料。
两颗VBUS开关管分别对应USB-A和USB-C接口。
融合接口外套金属片加固。
金属片印有J30310-1字样。
小板背面焊接TVS用于静电保护。
融合接口内置USB-C和USB-A接口，其中USB-A接口正负极加宽设计，支持大电流快充。
全部拆解一览，来张全家福。
充电头网拆解总结
华为88W全能充电器具备融合接口设计，具备88W私有快充和65W PD快充，能够满足华为手机和笔记本电脑快速充电。输出还具备PPS快充，可以满足其他品牌安卓手机的快充。通过KM002C检测，这款充电器还支持88W UFCS快充，兼容性相当不错，兼顾手机和笔记本电脑充电，这也是全能一词的由来。
充电头网通过拆解了解到，华为88W全能充电器内部采用开关电源宽范围电压输出，次级协议芯片通过光耦反馈控制输出电压的设计架构。内部使用115℃高压电解电容，初次级开关管均来自士兰微，内置易冲半导体CPS8841协议芯片，支持华为私有快充和UFCS快充等协议。充电器内部做工用料和兼容性都很好。
